对流室两端管板-简介

对流室两端管板是应用在圆筒炉或立式炉对流室的主要非标金属结构件，对流两端管板框架钢板应选用结构钢板，如果使用温度设计超过420℃应选用合金材质钢板，钢板厚度通常选用12mm-16mm之间，对流两端管板的过孔套管因直接接触对流室高温与烟气多采用06Cr19Ni10材质，衬里一般采用耐热轻质浇注料或复合衬里，衬里厚度通常采用80mm-140mm之间，对流两端管板是对流室管束排管定位的主要非标金属结构件，所以对各个套管定位孔相互之间的尺寸要求特别严格，制造过程中要采取必要的防止焊接变形措施，发货前要依照图纸图号做好单块对流两端管板的标记标识，运输过程也要严格采取防止运输微变形的有效措施，在同各炼化公司与化建工程公司的合作中，我公司承接的非标金属结构件在质量方面得到一致好评。

执行标准：

SH/T3036-2012《一般炼油装置用火焰加热炉》；

SH/T 3506-2007《管式炉安装工程施工及验收规范》；

SH-3086-1998《石油化工管式炉钢结构工程及部件安装技术条件》；

GB50205-2001《钢结构工程施工质量验收规范》；

SH-3534-2001《石油化工筑炉工程施工及验收规范》；

GB/T1804-2008《一般公差线性尺寸的未注公差》；

GB/T985-1988《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》；

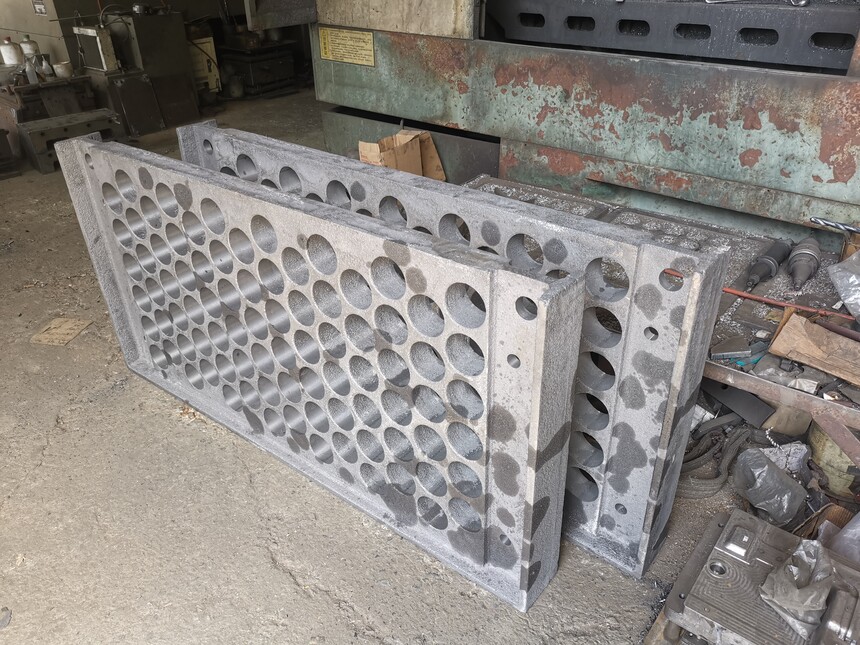

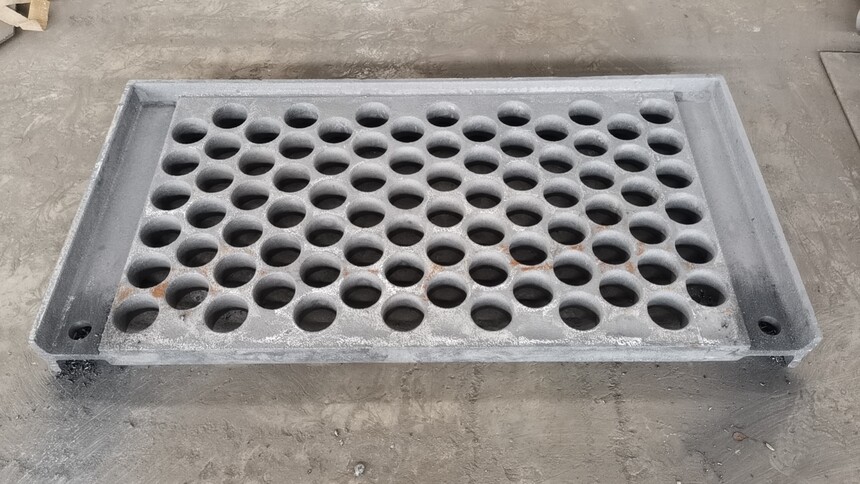

对流两端管板制作

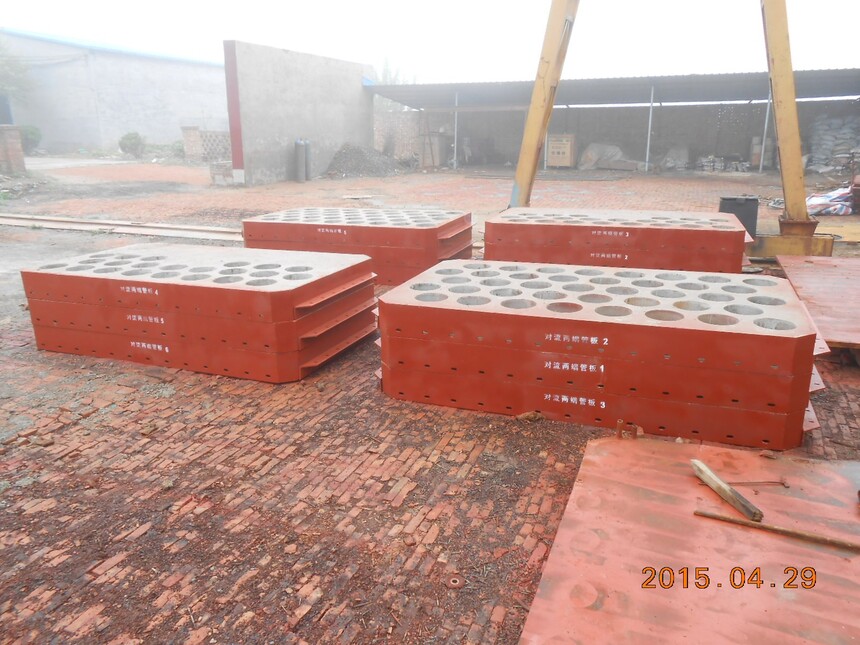

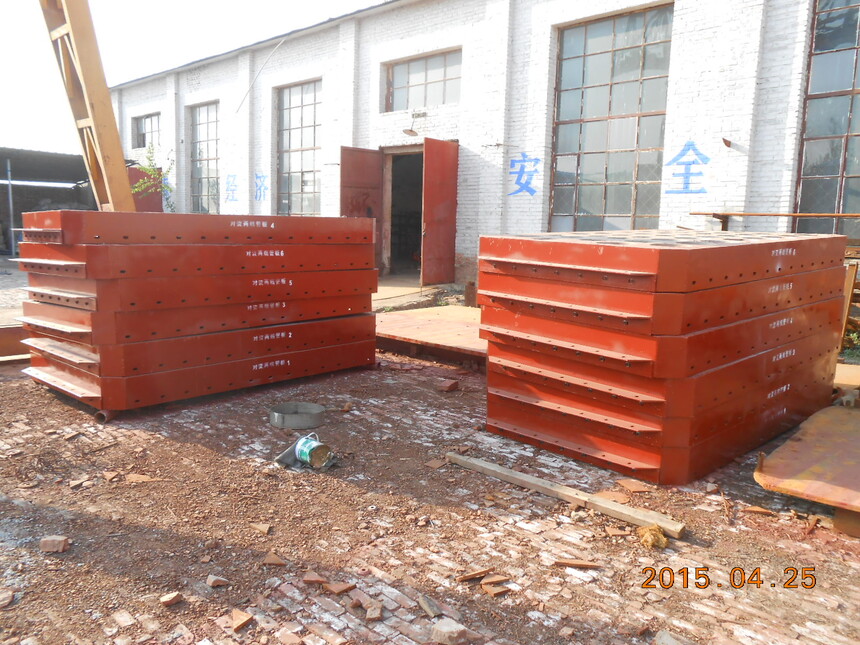

对流两端管板发货辽宁
